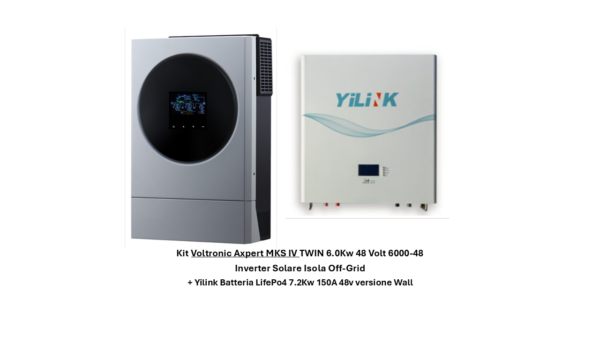

Kit Voltronic Axpert MKS IV 6Kw 48 Volt 6000-48 Inverter Solare Isola Off-Grid + Yilink Batteria LifePo4 7.2Kw 150A 48v versione Wall
€1.696,20
- Descrizione
- Informazioni aggiuntive
- Download Documenti
Descrizione
Voltronic Axpert MKS IV 6Kw 48 Volt 6000-48 Inverter Solare Isola Off-Grid
+ Yilink Batteria LifePo4 7.2Kw 150A 48v versione Wall
- Potenza Corrente Alternata 6kw
• Potenza Installabile Pannelli 6kw
• Supporto pacchi batterie a 48V
• Wi-Fi integrato per il monitoraggio mobile (è disponibile l’app Android)
• Porta di comunicazione riservata per BMS (RS485) supporto x Pylontech US2000/US3000/US5000, SP24, Voltronic LIO II 4810, ESS II 4810, Yilink
• Fornire il carico dalla rete o dal PV, anche se la batteria non è disponibile
• Corrente di carica selezionabile ad alta potenza
• Gamma di tensioni di ingresso selezionabili per elettrodomestici e personal computer
• Compatibile con l’alimentazione di rete o l’ingresso del generatore
• Funzionamento in parallelo con un massimo di 9 unità (kit parallelo incluso)
SPECIFICHE TECNICHE
Tabella 1 Specifiche della modalità di linea
| MODELLO INVERTER | 5KW | 6KW |
| Forma d’onda della tensione di ingresso | Sinusoidale (utility o generatore) | |
| Tensione di ingresso nominale | 230Vca | |
| Bassa perdita Voltaggio | 170Vac± 7V ( UPS )
90Vac± 7V ( Elettrodomestici ) |
|
| Bassa perdita Tensione di ritorno | 180Vac ± 7V ( UPS ) ;
100Vac ± 7V ( Elettrodomestici ) |
|
| Elevata perdita Voltaggio | 280Vac± 7V | |
| Elevata perdita Tensione di ritorno | 270Vac± 7V | |
| Tensione di ingresso CA massima | 300Vca | |
| Frequenza di ingresso nominale | 50Hz / 60Hz (rilevamento automatico) | |
| Bassa frequenza di perdita | 40±1 Hz | |
| Bassa perdita Frequenza di ritorno | 42±1Hz | |
| Alta frequenza di perdita | 65±1Hz | |
| Elevata perdita Frequenza di ritorno | 63±1Hz | |
| Protezione da cortocircuito in uscita | Modalità linea: interruttore automatico
Modalità batteria: circuiti elettronici |
|
| Efficienza (modalità linea) | > 95% (carico R nominale, batteria completamente carica) | |
| Tempo di trasferimento | 10ms tipico (UPS);
20ms tipico (elettrodomestici) |
|
| Potenza di uscita derating:
Quando la tensione di ingresso CA scende a 95 V o 170 V a seconda dei modelli, la potenza di uscita verrà ridotta. |
||
Tabella 2 Specifiche della modalità inverter
| MODELLO INVERTER | 5KW | 6KW |
| Potenza di uscita nominale | 5KVA/5KW | 6KVA/6KW |
| Forma d’onda della tensione di uscita | Onda sinusoidale pura | |
| Regolazione della tensione di uscita | 230Vac± 5 % | |
| Frequenza di uscita | 60Hz o 50Hz | |
| Massima efficienza | 90% | |
| Protezione da sovraccarico | 5s@≥150% carico ; 10s@110%~150% di carico | |
| Capacità di picco | Potenza nominale 2* per 5 secondi | |
| Tensione di ingresso CC nominale | 48 Vcc _ | |
| Tensione di avviamento a freddo | 46,0 V c.c | |
| Bassa tensione di avviso CC | ||
| @ carico < 20% | 44,0 V c.c | |
| @ 20% ≤ carico < 50% | 42 . 8 Vcc | |
| @ carico ≥ 50% | 40 . 4 Vcc | |
| Bassa tensione di ritorno avviso CC | ||
| @ carico < 20% | 46,0 V c.c | |
| @ 20% ≤ carico < 50% | 44 . 8 Vcc | |
| @ carico ≥ 50% | 42 . 4 Vcc | |
| Bassa tensione di interruzione CC | ||
| @ carico < 20% | 4 2,0 V c.c | |
| @ 20% ≤ carico < 50% | 40 . 8 Vcc | |
| @ carico ≥ 50% | 38 . 4 Vcc | |
| RE alto Tensione di recupero | 64Vcc | |
| Elevata tensione di interruzione CC | 66Vcc | |
Tabella 3 Specifiche della modalità di ricarica
| Modalità di ricarica dell’utilità | |||||
| MODELLO INVERTER | 5KW | 6KW | |||
| Corrente di carica (UPS)
@ Tensione di ingresso nominale |
100 A | 120A | |||
| Tensione di carica di massa | Batteria allagata | 58.4 | |||
| Batteria AGM/Gel | 56.4 | ||||
| Tensione di carica fluttuante | 54 Vcc | ||||
| Protezione da sovraccarico | 66Vcc | ||||
| Algoritmo di ricarica | 3 -Passo | ||||
| Curva di carica | |||||
| Modalità di ricarica solare (tipo MPPT) | |||||
| MODELLO INVERTER | 5KW | 6KW | |||
| Potenza nominale | 5000W | 6000 W | |||
| Massimo. Corrente di carica | 100 A | 120A | |||
| Massimo. Tensione a circuito aperto del campo fotovoltaico | 500Vcc | ||||
| Intervallo di tensione MPPT dell’array fotovoltaico | 120Vcc~430Vcc | ||||
| Massimo. Corrente di ingresso | 27A | ||||
| MODELLO INVERTER | 5KW | 6KW |
| Certificazione di sicurezza | CE | |
| Intervallo operativo di temperatura | da -1 0°Ca 50°C | |
| Temperatura di conservazione | -15°C~60°C | |
| H umidità | Umidità relativa dal 5% al 95% (senza condensa) | |
| Dimensioni ( D * W * H) , mm | 140x295x468 _ _ | |
| Peso netto, kg | 11 | 12 |
Yilink Batteria LifePo4 7.2Kw 150A 48v versione Wall
Dotata di proprio BMS, può essere utilizzata con qualsiasi inverter a 48v.
Possibilità di collegamento cavo di comunicazione BMS con gli inverter Voltronic (tutti i modelli dotati di porta BMS) quali Axpert King, Vm III, Vm IV, Mks III, Mks IV, Axpert Max (tutti i modelli 48v) e Max II
Battery Pack Parameters
|
No.
|
Items
|
General Parameter
|
Remark
|
|
|
1 |
Combination method |
15S |
|
|
|
2 |
Nominal Voltage |
48V |
|
|
|
3 |
Rated Capacity |
Typical |
150Ah |
|
|
Minimum |
150Ah |
|||
|
4 |
Energy |
7200Wh |
|
|
|
5 |
Factory Voltage |
48~51V |
Mean Operation Voltage |
|
|
6 |
Voltage at end of Discharge |
37.5~42V |
Discharge Cut-off Voltage |
|
|
7 |
Voltage at end of Charge |
52.5~55.5V |
Charge Cut-off Voltage |
|
|
8 |
Standard charge |
Constant Current 30A Constant Voltage see No.7 0.02CA cut-off |
Charge time : Approx 5~6 h |
|
|
9 |
Limiting current |
20A |
BMS Limited (Charge current is ≥100A to open the current Limit) |
|
|
10 |
Standard discharge |
Constant current：30A end voltage see NO.6 |
|
|
|
11 |
Maximum Continuous Charge Current |
100A |
50ºC≥T≥5ºC |
|
|
12 |
Maximum Continuous Discharge Current |
100A |
55ºC≥T≥0ºC |
|
|
13 |
Operation Temperature Range |
Charge:0~55℃ |
60±25%R.H. No matter what mode the battery is in, once the temperature is found to exceed the absolute temperature range, stop charging or discharging immediately |
|
|
Discharge:–20~60℃ |
||||
|
14 |
Storage Temperature Range |
Less than 6 months: -10~35℃ |
60±25%R.H. at the shipment state |
|
|
Less than 3 months: -10~45℃ |
||||
|
Less than 1 months: -20~55℃ |
||||
|
15 |
Dimensions(W*D*H) |
610*630*167mm |
Include case |
|
|
16 |
Net Weight |
86Kg |
Include case |
|
|
17 |
Internal Impedance |
≤40mΩ |
Internal resistance measured at AC 1KHZ after 50% charge. The measure must uses the new batteries that within one week after shipment and cycles less than 5 times. |
|
Battery Management System
|
Function
|
||
|
Alarm |
Cell over-charge voltage |
Cell charge low temperature |
|
Cell over-discharge voltage |
Cell charge over temperature |
|
|
Pack over-charge voltage |
Cell discharge low temperature |
|
|
Pack over-discharge voltage |
Cell discharge over temperature |
|
|
Over-current charge |
Environment low temperature |
|
|
Over-current discharge |
Environment over temperature |
|
|
Mos over temperature |
|
|
|
Protection |
Cell over-charge voltage |
Cell charge over temperature |
|
Cell over-discharge voltage |
Cell discharge low temperature |
|
|
Pack over-charge voltage |
Cell discharge over temperature |
|
|
Pack over-discharge voltage |
Environment low temperature |
|
|
Over-current charge |
Environment over temperature |
|
|
Over-current discharge |
Short circuit |
|
|
Mos over temperature |
Fault |
|
|
Cell charge low temperature |
|
|
|
Others |
Cell balance function |
|
|
Communicate function |
||
|
Total capacity function |
||
|
Storage history function |
||
|
Current limiting function |
||
|
Dry contact function |
||
Download Documenti
Yilink Batteria LifePo4 versione WALL H ITA
Yilink Batteria LifePo4 versione WALL H EN
